GRAFIK KOMPUTER

Grafik komputer adalah suatu proses pembuatan, penyimpanan dan manipulasi model dan citra. Model berasal dari beberapa bidang seperti fisik, matematik, artistik dan bahkan struktur abstrak. Istilah “Grafik Komputer” mencakup hampir semua yang ada di komputer yang bukan merupakan teks atau suara. Sekarang hampir semua komputer menggunakan beberapa grafis dan pengguna mengharapkan untuk mengendalikan komputer mereka melalui ikon dan gambar, bukan hanya dengan mengetik.

Komputer Grafik diciptakan pada tahun 1960 oleh William Fetter, seorang desainer grafis untuk Boeing. Bidang grafik komputer dikembangkan dengan munculnya komputer hardware grafis. Awal proyek seperti angin badai dan memperkenalkan proyek SAGE CRT sebagai layar dan interaksi layak antarmuka dan memperkenalkan pena cahaya sebagai perangkat input.

Grafik komputer adalah ilmu yang sangat cepat berkembang pada saat ini. Perkembangan ini didukung oleh munculnya proses-proses komputer yang cepat dan kartu grafik yang semakin canggih dan hebat.

1 Realisme

Realisme adalah berusaha menampilkan subjek dalam suatu karya sebagaimana tampilan dalam kehidupan sehari-hari tanpa embel-embel tertentu. pada permulaan komputer grafik, fokusnya hanya kearah memproduksi gambar saja. Dengan hanya gambar realisme biasanya mendekati “photorealism” yang bertujuan secera akurat menampilkan hasil seperti aslinya. Penekanannya adalah pada pemodelan secara akurat geometri dan sifat-sifat refleksi cahaya permukaan.

Kategori dalam realisme komputer :

1.1 Geometri dan modelling

Geometri dan medelling adalah metodologi pemodelan seometri yang dapat dikategorikan menurt jumlah informasi 3D yang tersedia dan jenis sensor yang digunakan, baik sensor aktif dan pasif telah digunakan untuk menyediakan pengukuran geometri 3D. Tidak seperti teknik berbasis gambar, karena tingkat detail untuk model dapat sangat kompleks, kebutuhan komputasi proses rekontruksi meningkatkan karena lebih besar dan lebih akurat set data yang dibutuhkan. Meskipun melalui pembatasan umum, contoh rekonstruksi di kompleks lingkungan dunia nyata telah dicapai dan kemajuan konstan dalam kedua sensor dan teknologi perangkat keras komputer cenderung memberikan alat untuk pemodelan geometri secara luas di masa mendatang.

Teknik dalam Geometri :

A.Texture-mapping

B.Polygonization

C.Splines

D. Implicit Surface

E. Subdivision surface

F. Degradasi

G. Mesin decimation

1.2 Rendering

Rendering adalah proses menghasilkan sebuah gambar dari sebuah model, dengan menggunakan program komputer. Model adalah deskripsi dari benda tiga dimensi dalam bahasa didefinisikan secara ketat atau struktur data. Itu akan berisi geometri, sudut pandang, tekstur, pencahayaan, dan bayangan informasi. Gambar adalah sebuah gambar digital atau raster grafik gambar. Mungkin istilah oleh analogi dengan “artis render” dari sebuah adegan. ’Rendering’ juga digunakan untuk menggambarkan proses menghitung efek dalam video editing file untuk menghasilkan output video akhir.

Rendering tidak hanya digunakan pada game programming. Rendering juga sering digunakan untuk desain arsitektur, simulator, movie atau juga spesial effect pada tayangan televisi, dan design visualization. Setiap bidang tadi mempunyai perbedaan dalam keseimbangan antara features dan tehnik dalam rendering. Terkadang rendering juga diintegrasikan dengan model yang lebih besar, paket animasi, terkadang juga berdiri sendiri dan juga terkadang free open-source product.

Dalam bidang 3D Graphics sendiri rendering harus dilakukan secara cermat dan teliti. Maka dari itu terkadang dilakukan pre rendering sebelum rendering dilaksanakan. Per rendering sendiri adalah proses pengkomputeran secara intensif ,yang biasanya digunakan untuk pembuatan film, menggunakan graphics card dan 3D hardware accelerator untuk penggunaan real time rendering.

Bagian rendering yang sering digunakan :

• Field Rendering

Field rendering sering digunakan untuk mengurangi strobing effect yang disebabkan gerakan cepat dari sebuah obyek dalam rendering video.

• Shader

Shader adalah sebuah tambahan yang digunakan dalam 3D software tertentu dalam proses special rendering. Biasanya shader diperlukan untuk memenuhi kebutuhan special effect tertentu seperti lighting effects, atmosphere, fog dan sebagainya.

1.3 Behavior

Behaviour adalah seperti yang digunakan dalam ilmu komputer yaitu membangun antropomorfik yang memberikan “kehidupan” untuk kegiatan yang dilakukan oleh komputer, aplikasi komputer, atau kode komputer sebagai respons terhadap rangsangan, seperti input pengguna. Juga, “perilaku” adalah sebuah blok pada script komputer yang dapat digunakan kembali, bila diterapkan pada suatu objek, terutama grafis, menyebabkannya untuk menanggapi input pengguna dalam pola-pola bermakna atau untuk beroperasi secara independen.

1.4 Interaction

Interaction adalah semacam tindakan yang terjadi sebagai dua atau lebih objek yang memiliki efek terhadap satu sama lain. Gagasan tentang efek dua arah sangat penting dalam konsep iinteraction, sebagai lawan dari satu arah pada efek sebab-akibat. Sebuah istilah yang terkait erat dalam kesalingterkaitan, yang berkaitan dengan interaksi dalam sistem: kombinasi dari banyak interaksi sederhana dapat mengakibatkan kemunculan fenomena.

Teknik-teknik Realisme:

1. Texture-maps

Memetakan sebuah gambar ke permukaan geometri untuk membuat permukaan yang detail

2. Environment-maps

Memetakan refleksi lingkungan sekitar sebagai testur yang dipetakan ke sebuah objek geometri.

3. Bumps-maps

Menciptakan ilusi tekstur yang tidak rata dengan mengkalkulasikan ketinggian suatu wilayah.

4. Normal-maps

Dikenal sebagai dengan Dot3 Bump-mapping’ teknin ini bekerja dengan cara yang sama dengan bump-map.

5. Shadow-maps

Membuat tekstur bayangan dengan mengambil siluet objek jika dilihat dari sumber cahaya.

Warna & panjang gelombang (elektromagnetic spectrum)

Pada tahun 1672 Sir Isaac Newton menemukan bahwa cahaya yang dilewatkan pada sebuah prisma akan terbagi menjadi berbagai macam warna. Peristiwa itu dikenal sebagai disperse cahaya. Dengan berdasarkan pada eksperimen yang dilakukan oleh Sir Isaac Newton kita dapat menganalisis tentang cahaya. Warna-warna yang dihasilkan ketika cahaya melalui sebuah prisma tersusun dari spectrum merah, orange, kuning, hijau, biru, indigo dan violet. Warna yang dihasilkan dapat kita singkat sebagai “Roy G Biv” dimana tiap huruf mewakili sebuah warna. Orde dari warna-warna tersebut adalah konstan, sedangkan tiap warna dapat diidentifikasikan oleh panjang gelombang dari cahaya. Misal, cahaya merah memiliki panjang gelombang 680 nm, cahaya kuning-hijau memiliki panjang gelombang 550 nm, dan violet 410 nm. Kurang lebih 100 tahun setelah penemuan Newton tentang cahaya, seorang ilmuwan bernama James Clerk Maxwell menunjukan bahwa cahaya memancarkan radiasi gelombang elektromagnetik. Radiasi ini terdiri dari gelombang radio, cahaya tampak dan x-ray.

Dari gambar terlihat bahwa porsi cahaya tampak di dalam spectrum gelombang elektromagnetik sangatlah kecil. Sedangkan apabila kita melihat sumber cahaya terbesar di alam semesta yaitu matahari, ternyata matahari menghasilkan cahaya dari daerah cahaya tampak (visible), infra red dan ultraviolet.

Ketika kita menganggap cahaya sebagai gelombang, maka akan sangat mudah mengidentifikasinya dengan notasi panjang gelombang (wavelength) yang biasa dikenal dalam kuliah Fisika Dasar. Bila kita mengganggap gelombang sebagai warna, maka warna violet memiliki panjang gelombang terpendek dan warna merah memiliki panjang gelombang terpanjang. Warna-warna tersebut merupakan bagian dari cahaya tampak dalam spectrum gelombang elektromagnetik yang masih dapat terlihat oleh mata kita. Artinya mata manusia memiliki keterbatasan dalam pengelihatannya. Mata tidak mampu merespon cahaya yang memiliki panjang gelombang lebih panjang atau pendek dari spectrum cahaya tampak. Panjang gelombang satuannya dalam orde nanometer (nm). 1 nanometer sama dengan 10-9 m. Panjang gelombang cahaya memiliki ukuran lebih pendek dibandingkan dengan diameter rambut manusia atau ketebalan kertas tipis. Diameter rambut atau ketebalan kertas tipis tersebut kira-kira memiliki orde 100 mikrometer. 1 mikrometer = 10-6 meter, bandingkan dengan panjang gelombang cahaya tampak yang berkisar 400 nm – 700 nm, artinya diameter rambut atau ketebalan kertas tipis tersebut kira-kira lebih panjang 100 kali dari panjang gelombang cahaya tampak.

Warna yang dapat ditangkap mata manusia (human color vision)

Warna adalah spektrum tertentu yang terdapat di dalam suatu cahaya sempurna (berwarna putih). Identitas suatu warna ditentukan panjang gelombang cahaya tersebut. Sebagai contoh warna biru memiliki panjang gelombang 460 nanometer. Panjang gelombang warna yang masih bisa ditangkap mata manusia berkisar antara 400-700 nanometer.

Dalam peralatan optis, warna bisa pula berarti interpretasi otak terhadap campuran tiga warna primer cahaya: merah, hijau, biru yang digabungkan dalam komposisi tertentu. Misalnya pencampuran 100% merah, 0% hijau, dan 100% biru akan menghasilkan interpretasi warna magenta.

Dalam seni rupa, warna bisa berarti pantulan tertentu dari cahaya yang dipengaruhi oleh pigmen yang terdapat di permukaan benda. Misalnya pencampuran pigmen magenta dan cyan dengan proporsi tepat dan disinari cahaya putih sempurna akan menghasilkan sensasi mirip warna merah.

Setiap warna mampu memberikan kesan dan identitas tertentu sesuai kondisi sosial pengamatnya. Misalnya warna putih akan memberi kesan suci dan dingin di daerah Barat karena berasosiasi dengan salju. Sementara di kebanyakan negara Timur warna putih memberi kesan kematian dan sangat menakutkan karena berasosiasi dengan kain kafan (meskipun secara teoritis sebenarnya putih bukanlah warna). Warna, hitam dianggap sebagai ketidakhadiran seluruh jenis gelombang warna. Sementara putih dianggap sebagai representasi kehadiran seluruh gelombang warna dengan proporsi seimbang. Secara ilmiah, keduanya bukanlah warna, meskipun bisa dihadirkan dalam bentuk pigmen.

2 PENCAHAYAAN LIGHTING

Pencahayaan (lighting) merupakan salah satu faktor untuk mendapatkan keadaan lingkungan yang aman dan nyaman dan berkaitan erat dengan produktivitas manusia. Pencahayaan yang baik memungkinkan orang dapat melihat objek-objek yang dikerjakannya secara jelas dan cepat. Menurut sumbernya, pencahayaan dapat dibagi menjadi :

1. Pencahayaan alami Pencahayaan alami adalah sumber pencahayaan yang berasal dari sinar matahari. Sinar alami mempunyai banyak keuntungan yaitu menghemat energi listrik dan membunuh kuman.

Sumber pencahayaan alami kadang dirasa kurang efektif dibanding dengan penggunaan pencahayaan buatan, selain karena intensitas cahaya yang tidak tetap, sumber alami menghasilkan panas terutama saat siang hari. Faktor-faktor yang perlu diperhatikan agar penggunaan sinar alami mendapat keuntungan, yaitu: - Variasi intensitas cahaya matahari - Distribusi dari terangnya cahaya - Efek dari lokasi, pemantulan cahaya, jarak antar bangunan - Letak geografis dan kegunaan bangunan gedung

2. Pencahayaan buatan Pencahayaan buatan adalah pencahayaan yang dihasilkan oleh sumber cahaya selain cahaya alami. Pencahayaan buatan sangat diperlukan apabila posisi ruangan sulit dicapai oleh pencahayaan alami . Fungsi pokok pencahayaan buatan yang diterapkan secara tersendiri maupun yang dikombinasikan dengan pencahayaan alami adalah sebagai berikut: - Menciptakan lingkungan yang memungkinkan penghuni melihat secara detail serta terlaksananya tugas dan kegiatan visual secara mudah dan tepat - Memungkinkan penghuni berjalan dan bergerak secara mudah dan aman - Tidak menimbukan pertambahan suhu udara yang berlebihan pada tempat kerja - Memberikan pencahayaan dengan intensitas yang tetap menyebar secara merata, tidak berkedip, tidak menyilaukan, dan tidak menimbulkan bayang-bayang. - Meningkatkan lingkungan visual yang nyaman dan meningkatkan prestasi.

Sistem pencahayaan buatan yang sering dipergunakan secara umum dapat dibedakan atas 3 macam yakni :

1. Sistem Pencahayaan Merata Pada sistem ini iluminasi cahaya tersebar secara merata di seluruh ruangan. Sistem pencahayaan ini cocok untuk ruangan yang tidak dipergunakan untuk melakukan tugas visual khusus. Pada sistem ini sejumlah armatur ditempatkan secara teratur di seluruh langilangit.

2. Sistem Pencahayaan Terarah Pada sistem ini seluruh ruangan memperoleh pencahayaan dari salah satu arah tertentu. Sistem ini cocok untuk pameran atau penonjolan suatu objek karena akan tampak lebih jelas. Lebih dari itu, pencahayaan terarah yang menyoroti satu objek tersebut berperan sebagai sumber cahaya sekunder untuk ruangan sekitar, yakni melalui mekanisme pemantulan cahaya. Sistem ini dapat juga digabungkan dengan sistem pencahayaan merata karena bermanfaat mengurangi efek menjemukan yang mungkin ditimbulkan oleh pencahayaan merata.

3. Sistem Pencahayaan Setempat Pada sistem ini cahaya dikonsentrasikan pada suatu objek tertentu misalnya tempat kerja yang memerlukan tugas visual. Untuk mendapatkan pencahayaan yang sesuai dalam suatu ruang, maka diperlukan sistem pencahayaan yang tepat sesuai dengan kebutuhannya.

Sistem pencahayaan di ruangan, termasuk di tempat kerja dapat dibedakan menjadi 5 macam yaitu:

3.1 . Sistem Pencahayaan Langsung (direct lighting) Pada sistem ini 90-100% cahaya diarahkan secara langsung ke benda yang perlu diterangi. Sistm ini dinilai paling efektif dalam mengatur pencahayaan, tetapi ada kelemahannya karena dapat menimbulkan bahaya serta kesilauan yang mengganggu, baik karena penyinaran langsung maupun karena pantulan cahaya. Untuk efek yang optimal, disarankan langi-langit, dinding serta benda yang ada didalam ruangan perlu diberi warna cerah agar tampak menyegarkan

3.2 . Pencahayaan Semi Langsung (semi direct lighting) Pada sistem ini 60-90% cahaya diarahkan langsung pada benda yang perlu diterangi, sedangkan sisanya dipantulkan ke langit-langit dan dinding. Dengan sistem ini kelemahan sistem pencahayaan langsung dapat dikurangi. Diketahui bahwa langit-langit dan dinding yang diplester putih memiliki effiesiean pemantulan 90%, sedangkan apabila dicat putih effisien pemantulan antara 5-90%

3.3 . Sistem Pencahayaan Difus (general diffus lighting) Pada sistem ini setengah cahaya 40-60% diarahkan pada benda yang perlu disinari, sedangkan sisanya dipantulkan ke langit-langit dan dinding. Dalam pencahayaan sistem ini termasuk sistem direct-indirect yakni memancarkan setengah cahaya ke bawah dan sisanya keatas. Pada sistem ini masalah bayangan dan kesilauan masih ditemui.

3.4 . Sistem Pencahayaan Semi Tidak Langsung (semi indirect lighting) Pada sistem ini 60-90% cahaya diarahkan ke langit-langit dan dinding bagian atas, sedangkan sisanya diarahkan ke bagian bawah. Untuk hasil yang optimal disarankan langitlangit perlu diberikan perhatian serta dirawat dengan baik. Pada sistem ini masalah bayangan praktis tidak ada serta kesilauan dapat dikurangi.

3.5 . Sistem Pencahayaan Tidak Langsung (indirect lighting) Pada sistem ini 90-100% cahaya diarahkan ke langit-langit dan dinding bagian atas kemudian dipantulkan untuk menerangi seluruh ruangan. Agar seluruh langit-langit dapat menjadi sumber cahaya, perlu diberikan perhatian dan pemeliharaan yang baik. Keuntungan sistem ini adalah tidak menimbulkan bayangan dan kesilauan sedangkan kerugiannya mengurangi effisien cahaya total yang jatuh pada permukaan kerja. Penggunaan tiga cahaya utama banyak digunakan di dunia film dan photography. Pada presentasi arsitektural penggunaannya akan sedikit berbeda, walaupun masih dalam kerangka pemikiran yang sama.

Salah satu cara mudah untuk melakukan pencahayaan adalah dengan membuat warna seragam pada

seluruh material pada 3D scenes. Teknik pecahayaan dibagi menjadi 3 bagian yaitu :

3.51 . Cahaya Utama (Key Light) Key Light merupakan pencahayaan utama dari gambar kita, dan merepresentasikan bagian paling terang sekaligus mendefiniskan bayangan pada gambar. Key Light juga merepresentasikan pencahayaan paling dominan seperti matahari dan lampu interior. Key light juga merupakan cahaya yang paling terang dan menimbulkan bayangan yang paling gelap. Biasanya Key Light diletakkan pada sudut 450 dari arah kamera karena akan menciptakan efek gelap, terang serta menimbulkan bayangan.

3.52 . Cahaya pengisi (Fill light) Fungsi fill light adalah melembutkan sekaligus mengisi bagian gelap yang diciptakan oleh key light. Fill Light juga berfungsi menciptakan kesan tiga dimensi. Tanpa fill light ilustrasi kita akan berkesan muram dan misterius, seperti yang biasa kita lihat pada film X-Files dan film-film horor (disebut sebagai efek film-noir). Keberadaan fill light menghilangkan kesan seram tersebut, seraya memberi image tiga dimensi pada gambar. Dengan demikian penciptaan bayangan (cast shadows) pada fill light pada dasarnya tidak diperlukan. Rasio pencahayaan pada fill light adalah setengah dari key light. Meskipun demikian rasio pencahayaan tersebut bisa disesuaikan dengan tema ilustrasi. Tingkat terang Fill light tidak boleh menyamai Key Light karena akan membuat ilustrasi kita berkesan datar. Pada dasarnya fill light diletakkan pada arah yang berlawanan dengan key light, karena memang berfungsi mengisi bagian gelap dari key light. Pada gambar di bawah key light diletakkan pada bagian kiri kamera dan fill light pada bagian kanan. Fill light sebaiknya diletakkan lebih rendah dari key light

3. Cahaya Latar (Back Light)

Back Light berfungsi untuk menciptakan pemisahan antara objek utama dengan objek pendukung. Dengan diletakkan pada bagian belakang benda back light menciptakan "garis pemisah" antara objek utama dengan latar belakang pendukungnya. Pada ilustrasi di atas back light digunakan sebagai pengganti cahaya matahari untuk menciptakan "garis pemisah" pada bagian ranjang yang menjadi fokus utama dari desain. Karena cahaya matahari pada sore hari menjelang matahari terbenam bernuansa jingga, maka diberikan warna jingga pada back light tersebut. Selain itu back light juga menyebabkan timbulnya bayangan sehingga bagian cast-shadow pada program 3D sebaiknya diaktifkan.

Pada dasar-dasar pencahayaan, selain tiga pencahayaan utama terdapat dua pencahayaan lain yang mendukung sebuah karya menjadi terlihat nyata yang disebut cahaya tambahan. Cahaya tambahan terdapat 2 macam yaitu :

1. Cahaya Aksentuasi (Kickers light) Kickers berfungsi untuk memberikan penekanan (aksentuasi) pada objek-objek tertentu. Lampu spot adalah yang terbaik digunakan karena mempunyai kemiripan dengan sifat lampu spot halogen yang biasa dipergunakan sebagai elemen interior. Intensitas cahaya aksentuasi tidak boleh melebihi key light karena akan menciptakan "over exposure" sehingga hasil karya jadi terlihat seperti photo yang kelebihan cahaya.

2. Cahaya Pantul (Bounce light) Setiap benda yang terkena cahaya pasti akan memantulkan kembali sebagian cahayanya. Misalnya cahaya matahari masuk melalui jendela dan menimbulkan "pendar" pada bagian tembok dan jendela. Warna pendaran cahaya tersebut juga harus disesuaikan dengan warna material yang memantulkan cahaya. Semakin tingga kadar reflektifitas suatu benda, seperti kaca misalnya, semakin besarlah "pendar" cahaya yang ditimbulkannya.

Pada program-program 3D tertentu seperti Lightwave dan program rendering seperti BMRT dari Renderman, atau Arnold renderer. Efek Bounce Light bisa ditimbulkan tanpa menggunakan bounce light tambahan. Program secara otomatis menghitung pantulan masing-masing benda berdasarkan berkas-berkas photon yang datang dari arah cahaya. Namun karena photon adalah sistem partikel, maka perhitungan algoritma pada saat rendering akan semakin besar. Artinya waktu yang diperlukan untuk rendering akan semakin besar. Ada kalanya proses ini memakan waktu 10 kali lebih lama dibandingkan dengan menciptakan bounce light secara manual satu persatu.

Proses simulasi photon yang lebih dikenal sebagai radiosity tersebut sangat handal untuk menciptakan gambar still image, tetapi tidak dianjurkan untuk membuat sebuah animasi. Penggunaannya akan sangat tergantung kepada kondisi yang pembaca alami dalam proses pembuatan ilustrasi. Bounce light merupakan elemen yang sangat penting dalam menciptakan kesan nyata pada gambar kita. Tanpa bounce light maka ilustrasi arsitektur akan berkesan seperti gambar komputer biasa yang kaku dan tidak berkesan hidup.

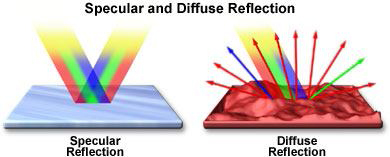

Pemantulan cahaya dibagi atas 2 bagian yaitu :

1. Specular Reflection Pantulan sinar cahaya pada permukaan yang mengkilap dan rata seperti cermin yang memantulkan sinar cahaya kearah yang dengan mudah dapat diduga.

2. Diffuse Reflection Pantulan sinar cahaya pada permukaan tidak mengkilap seperti pada kertas atau batu. Pantulan ini mempunyai distribusi sinar pantul yang tergantung pada struktur mikroskopik permukaan

 3 BAYANGAN / SHADING

Bayangan adalah proses penentuan warna dari semua pixel yang menutupi permukaan menggunakan model illuminasi.

Metodenya melliputi :

• Penentuan permukaan tampak pada setiap pixel

• Perhitungan normal pada permukaan

• Mengevaluasi intensitas cahaya dan warna menggunakan model illuminasi.

Jaring poligon secara umum sering digunakan untuk merepresentasikan permukaan yang kompleks. Informasi geometri yang tersedia hanyalah vertice dari polygon. Interpolasi dari model bayangan dapat digunakan untuk meningkatkan substansi secara lebih efisien.

Unsur yang mempengaruhi bayangan adalah :

1. Normal Vektor Normal Vector

adalah vector yang arahnya tegak lurus pada luasan (face). Normal Vector dapat diperoleh dari perkalian silang (cross-product) dari dua vector yang berada pada face. Besar dari Normal Vector Vector tegantung pada hasil perkalian silangnya.

2. Unit Vektor Unit Vector

adalah vektor yang besarnya adalah satu satuan dan arahnya tergantung arah vektor asalnya. Besar suatu vektor dapat diperoleh dengan Agar vektor v menjadi unit vektor maka semua koefisien (vx,vy,vz) dibagi dengan |v|

3. Optical Vektor

Sebuah konsep mengenai pencahayaan yang jatuh pada sebuah benda.

1. Direct Line

- Flat shading

Satu face mempunyai warna yang sama dan flat shading menggunakan model Phong untuk optical view. Pemberian bayangan rata (flat) merupakan cara termudah untuk dibuat. Bayangan rata mempunyai karakteristik sebagai berikut :

· Pemberian tone yang sama untuk setiap polygon.

· Penghitungan jumlah cahaya mulai dari titik tunggal pada permukaan.

· Penggunaan satu normal untuk seluruh permukaan.

Pemberian bayangan rata ini mengasumsikan bahwa setiap muka polygon dari sebuah objek adalah rata dan semua titik pada permukaan mempunyai jarak yang sama dengan sumber cahaya.



- Gouraud shading

Sebuah teknik yang dikembangkan oleh Henri Gouraud pada awal tahun 1970. Teknik ini menampilkan kesan gelap terang dari sebuah permukaan objek dengan memperhitungkan warna dan penyinaran dari tiap sudut segitiga. Gouraud shading adalah metode rendering sederhana jika dibandingkan dengan Phong shading. Teknik ini tidak menghasilkan efek shadow dan refleksi.

Metode ini digunakan dalam grafik komputer untuk mensimulasikan efek cahaya yang berbeda dan warna di permukaan benda.Dalam prakteknya, Gouraud shading digunakan untuk mencapai pencahayaan halus rendah-poligon permukaan tanpa berat menghitung kebutuhan komputasi pencahayaan untuk setiap pixel.



- Phong shading

Terdapat perbedaan antara phongshading dengan phonglighting. Phonglighting merupakan model empiris untuk menghitung iluminasi pada titik pada permukaan sedangkan Phongshading merupakan interpolasi linear permukaan normal di segi itu, menerapkan model Phonglighting pada setiap pixel.

Phong shading mengacu pada seperangkat teknik dalam komputer grafis 3D.Phong shading meliputi model bagi refleksi cahaya dari permukaan dan metode yang kompatibel memperkirakan pixel warna oleh interpolating permukaan normal di rasterized poligon.

Model refleksi juga mungkin disebut sebagai refleksi Phong model, Phong Phong iluminasi atau pencahayaan.Ini mungkin disebut Phong shading dalam konteks pixel shader, atau tempat lain di mana perhitungan pencahayaan dapat disebut sebagai "shading". Metode interpolasi juga mungkin disebut Phong interpolasi, yang biasanya disebut dengan "per-pixel pencahayaan".Biasanya disebut "pelindung" bila dibandingkan dengan metode interpolasi lain seperti Gouraud pelindung atau flat shading.Refleksi yang Phong model tersebut dapat digunakan bersama dengan salah satu metode interpolasi.
